1. 适用国内各种无砟、有砟高普速铁路,测量时不受测量环境的电磁干扰

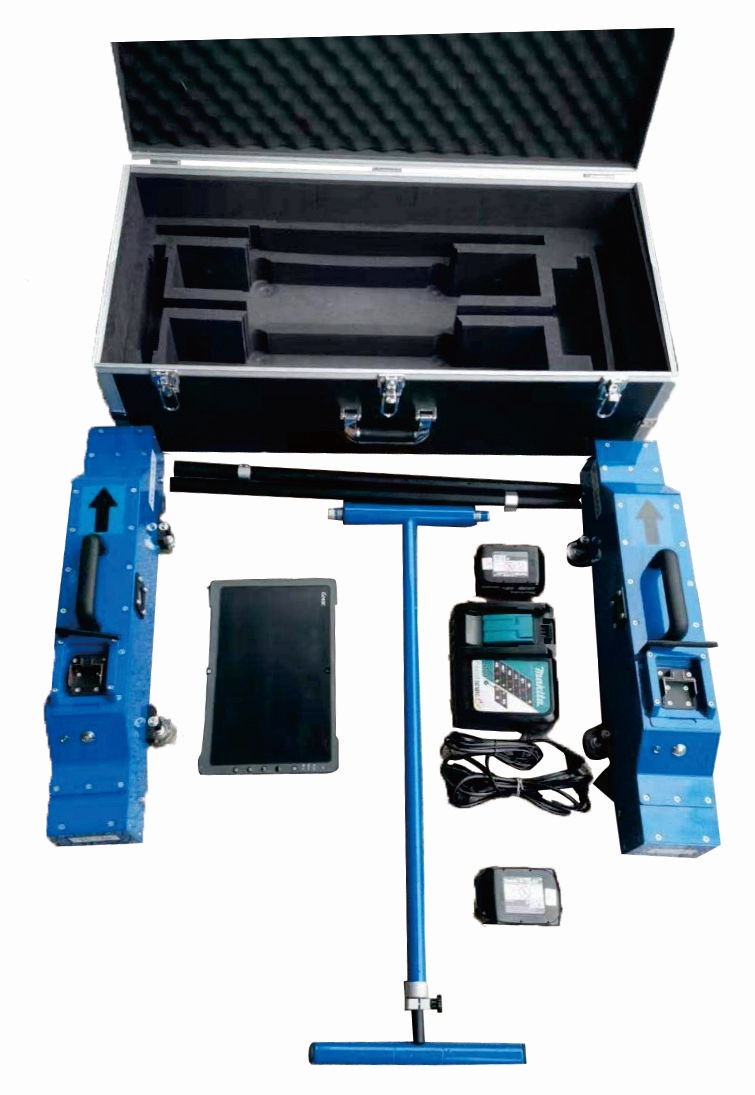

2. 采用铝合金材料,整机机械结构可进行分解,便于运输。主机具有波磨检测和采集钢轨表面图像功能,钢轨表面采集图像功能可以随时加装或者拆除。最大部件重量不超过9kg,总重量不超过27kg。
3. 工作条件:环境温度-10C~ +50C间;相对湿度80%及以下环境下正常工作,无凝结。

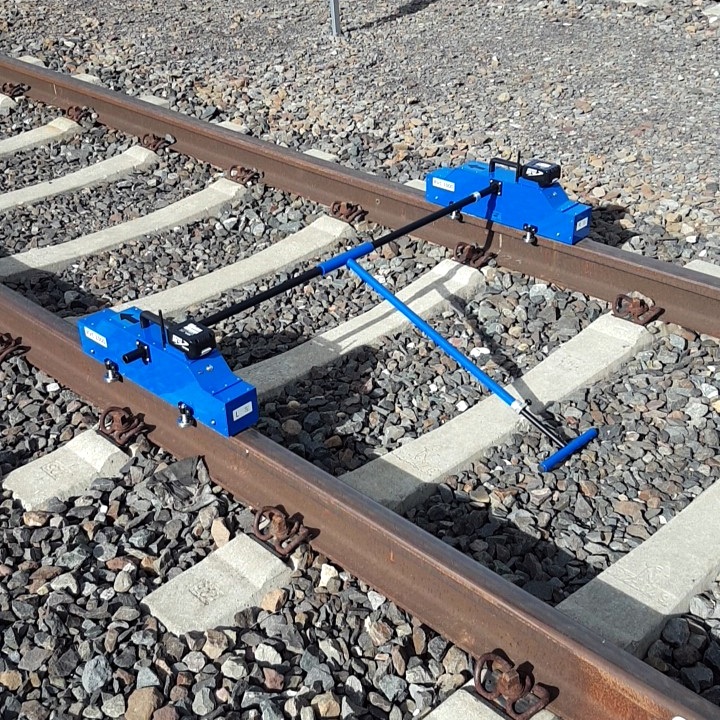

4. 双轨式测量,最大测量速度不小于5km/h,中途停止走行或慢速走行不影响测量精度。直接测量精度不低于0.01mm,原始数据重复性测量的差值均方根不低于0.01mm,波形与钢轨表面采集图像分析软件自动显示分析结果。
5. 采用非接触涡流电磁式探头动态记录轨面波动,能够直接测量轨道表面的不平顺,可基于不短于1米的基准弦给出原始谷深数据,并能在测量时实时显示波形和钢轨表面图像,便于操作人员及时发现异常数据并现场复核。软件具有采集和分析功能,影像和分析软件显示波形和影像相互对应。
6. 测量的波长范围10- 1000m,在轨面无异物的情况下,波磨小车每2mm采集一次数据,测量里程误差不超过5%。采集轨面的垂向位移精度不低于0.01mm。
7. 整机数据传输采用主机开启后发射WIFI链接并且LED照明同步启动,通过手机或者平板接收主机信号后实时查看波形图和钢轨表面图像功能,通过手机或者平板电脑可以控制启动或者停止。
8. 软件带有实时检测回放功能,随投标文件应提供一个优盘 包括小车照片、检测视频、检测结果钢轨表面图像JPG格式原始采集文件,波磨检测曲线和钢轨表面图像同步显示页面截图。
9. 测量小车横向采用绝缘设计,绝缘等级A级电阻值大于200kΩ。主机配有USB存储功能,支持128G优盘,防护等级≥IP54. 电池可从主机去下并独立充电。
10. 处理软件可对测量原始数据分析处理,能把原始数据划分成10-30mm、30-100mm、330-100mm、100- 300mm、300-1000mm四个波段,并以pdf格式提供超限百分比报告。
11. 配随机维护工具及说明书;软件终身免费升级。
