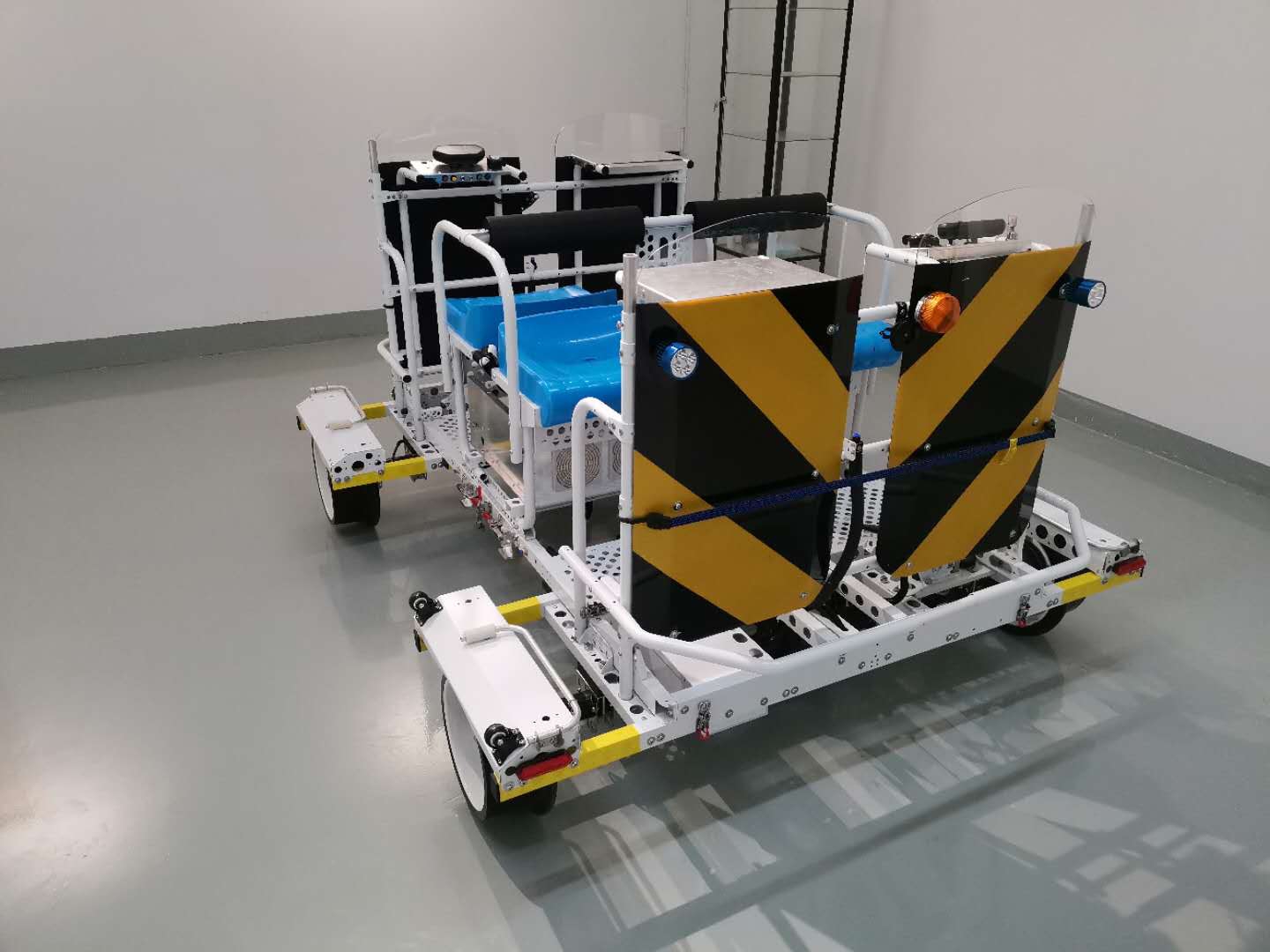

轨道车的组成
*车体模块
*前桥及电机模块
*后桥及编码器模块
*座椅及设备箱模块
主要技术指标:
*产品尺寸(mm):长2140X宽1670X高1200
*总重量:<150kg(不含动力电池及其它配件),单个模块重量不超过60kg
*电池:锂电池48V40Ah(重15kg),可更换为48V60Ah
*续航能力:>60km或4小时
*载重:>500kg
*车速:低速:15km/h 高速:20km/h

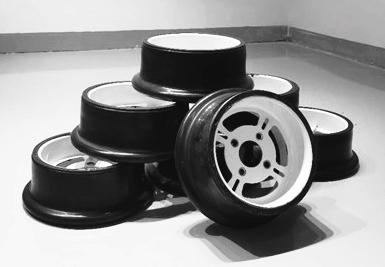

专用轨道轮
该产品是专门为轻量级轨道车配套开发的聚氨酯轮。
轮毂材质:不锈钢 304,表面喷塑;
轮圈材质:聚氨酯 PU,邵氏硬度 77,符合相关国家标准;
绝缘阻值:远大于 1MΩ;
截面形状:TB-T449-2003 机车车辆车轮轮缘踏面外形LM
重量:5.8 kg。

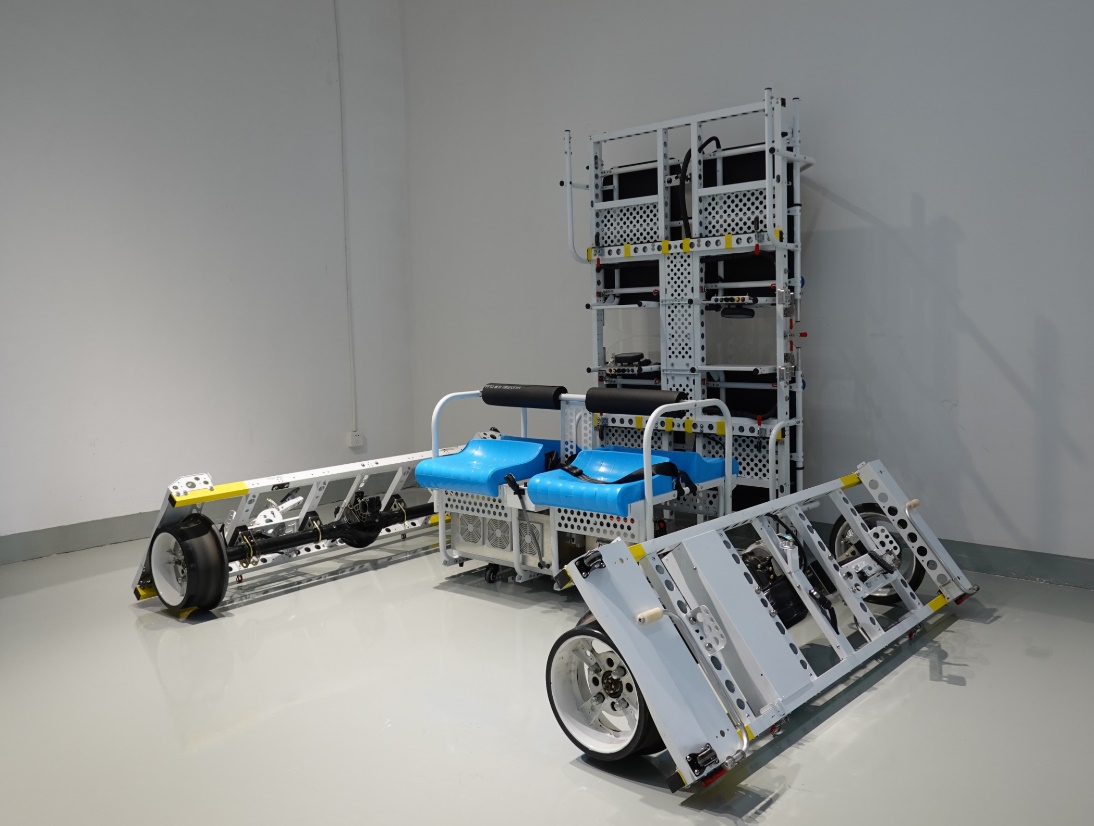

轨道车分三个箱子包装:
1、车体模块;
2、座椅模块;
3、前桥模块和后桥模块; 其中前/后桥是交错的放置,且较重,拿出来时请注意。前/后桥 的区分是前桥较重有电机。 装配前,请按照前桥、车体、后桥,依次队中排列。注意前/ 后桥的朝向,参考尾灯的位置。此时车体还处于折叠的状态,较难 判别前后,先随意放置。
注意:要先将车体一头的万向轮扳直,否则会影响挡风板展开。
